Solar End Clamp

ပုံသေအစိတ်အပိုင်းများ- ကလစ်ကိုယ်ထည်နှင့် bolts များ၏ညှိနှိုင်းမှုအားဖြင့်၊ photovoltaic modules များ၏အဆုံးအား ပံ့ပိုးမှု၏လမ်းညွှန်သံလမ်းများပေါ်တွင် ခိုင်မာစွာသော့ခတ်ထားပြီး modules ၏ကိုယ်ထည်အလေးချိန်နှင့် ပြင်ပဝန်များ (ဥပမာ လေ၊ နှင်း၊ လေဖိအား) တို့ဖြစ်သည်။

Buffering အကာအကွယ်- အချို့သော အဆုံးကုပ်များသည် အတွင်းပိုင်းတွင် ရော်ဘာ သို့မဟုတ် ဆီလီကွန်အဖုံးများ တပ်ဆင်ထားပြီး၊ အစိတ်အပိုင်းဘောင်နှင့် သတ္တုကုပ်ကိုယ်ထည်ကြား တိုက်ရိုက်ပွတ်တိုက်မှုကို လျှော့ချနိုင်ပြီး ဖရိန်ကို ခြစ်မိခြင်းမှ ကာကွယ်နိုင်ပြီး တစ်ချိန်တည်းတွင် အပူချိန်ပြောင်းလဲမှုကြောင့် ဖြစ်ပေါ်လာသော အပူပိုင်းချဲ့ထွင်မှုနှင့် ကျုံ့မှုဖိအားကို သက်သာစေသည်။

လိုက်လျောညီထွေဖြစ်အောင်နှင့် ချိန်ညှိခြင်း- ဆိုလာပြားအဆုံးကုပ်များ၏ ကွဲပြားသောသတ်မှတ်ချက်များသည် မတူညီသောအထူများ (များသောအားဖြင့် 20-50mm) နှင့် မတူညီသောဘောင်အမျိုးအစားများ (ဥပမာ အလူမီနီယံအလွိုင်း၊ ဖိုက်ဘာမှန်အားဖြည့်ပလတ်စတစ်ကဲ့သို့) ကွဲပြားသော တပ်ဆင်မှုလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးနိုင်သည်။

End rail clamp ကို မြေပြင်တွင်တပ်ဆင်ထားသော photovoltaic ဓာတ်အားပေးစက်ရုံများ၊ အိမ်ခေါင်မိုးပေါ်ဖြန့်ဝေသော photovoltaic စနစ်များနှင့် photovoltaic curtain နံရံများကဲ့သို့သော အခြေအနေများတွင် တွင်ကျယ်စွာအသုံးပြုပါသည်။ ၎င်းသည် အစိတ်အပိုင်းများ၏ ဘေးဘက်ခြမ်းကို ပြုပြင်ရန်လိုအပ်သည့် ပြားချပ်ချပ် သို့မဟုတ် ညွတ်ကျသော တပ်ဆင်ဖွဲ့စည်းပုံများအတွက် အထူးသင့်လျော်သည်။ ၎င်းသည် photovoltaic ပံ့ပိုးမှုစနစ်များတွင်မရှိမဖြစ်လိုအပ်သောအရန်ပြင်ဆင်မှုအစိတ်အပိုင်းတစ်ခုဖြစ်သည်။

End Clamp ကို လေးမျိုး ခွဲခြားထားပါသည်။

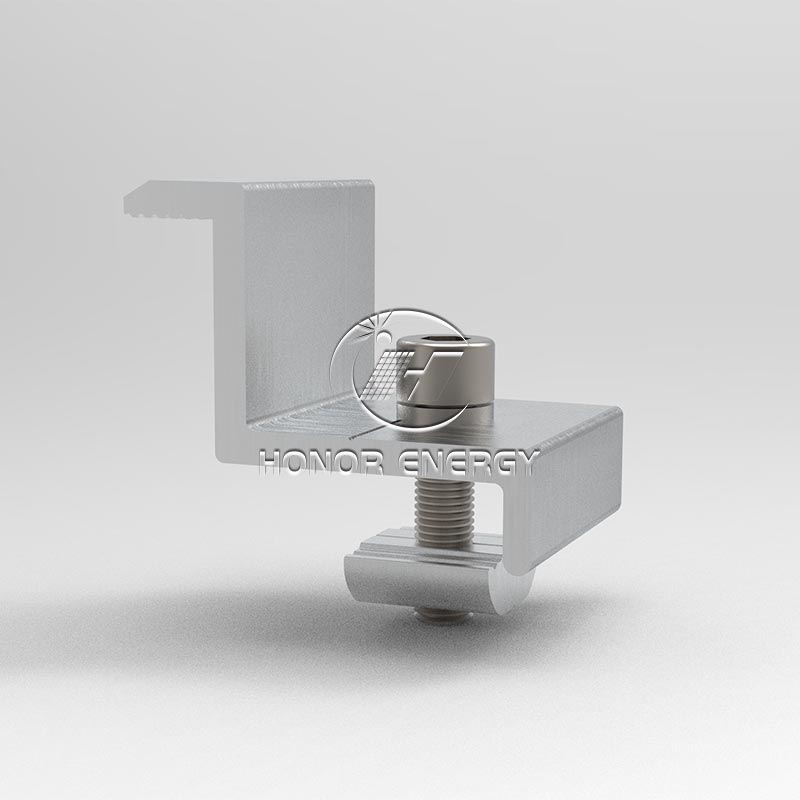

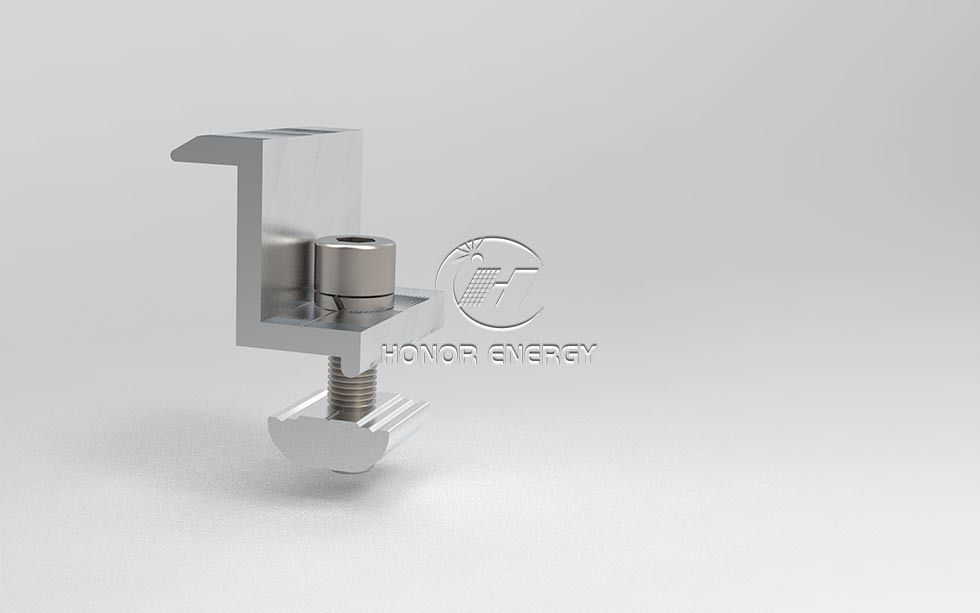

1. သာမန်အဆုံးကုပ်: bolt ချိန်ညှိမှုသည် အထူများစွာရှိသော အစိတ်အပိုင်းများနှင့် လိုက်လျောညီထွေဖြစ်ပြီး သတ်မှတ်ချက်ကွာခြားချက်များကို လိုက်လျောညီထွေတုံ့ပြန်သည်။

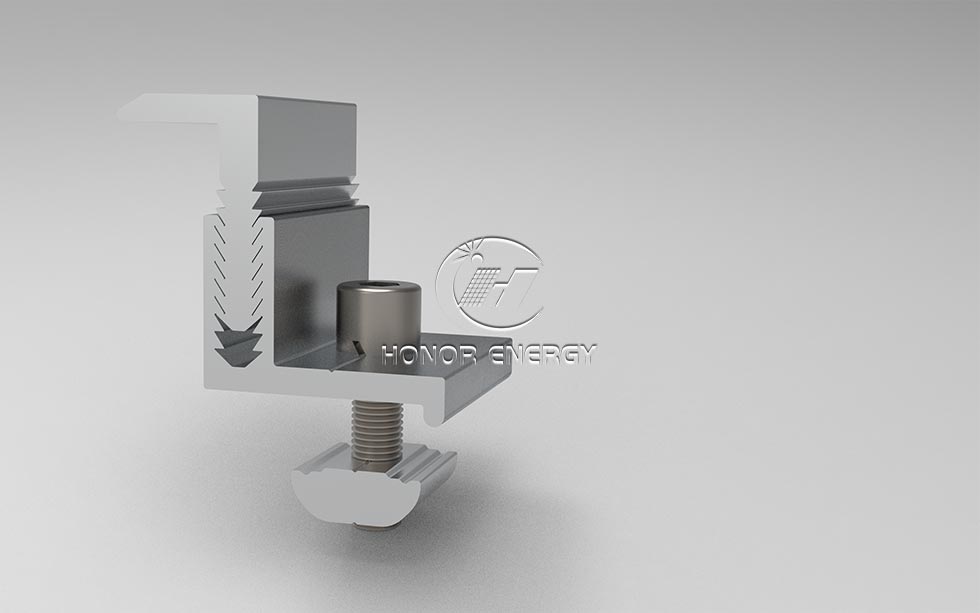

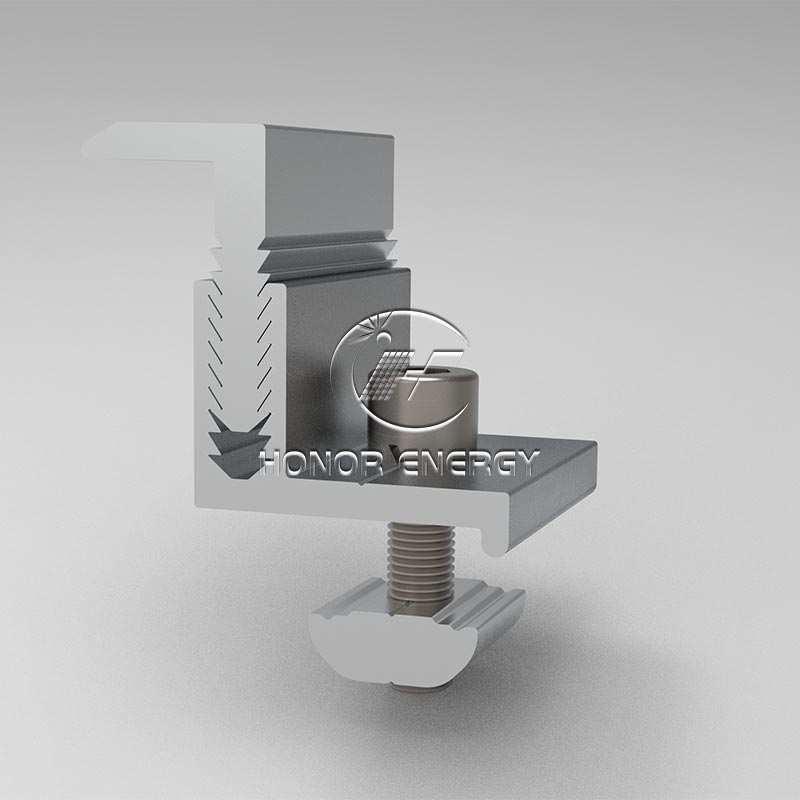

2. Adjustable end Clamp: bolt ချိန်ညှိမှုသည် အထူများစွာရှိသော အစိတ်အပိုင်းများနှင့် လိုက်လျောညီထွေဖြစ်ပြီး သတ်မှတ်ချက်ကွာခြားချက်များကို လိုက်လျောညီထွေဖြစ်စေသည်။
3. ပလပ်စတစ်တောင်ပံကုပ်: ပလပ်စတစ်အနားကွပ်များနှင့် ဂက်စ်ကတ်များဖြင့်၊ ၎င်းသည် ခြစ်ရာခံနိုင်ရည်ရှိပြီး စိတ်ဖိစီးမှုကို လျှော့ချပေးပြီး ဖရိန်ကို ကာကွယ်ပေးသည်။

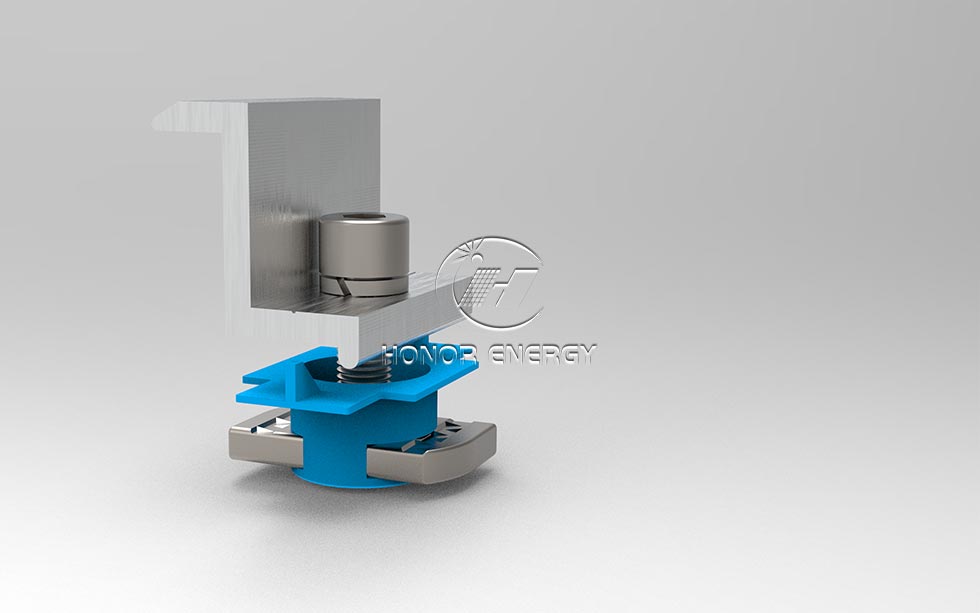

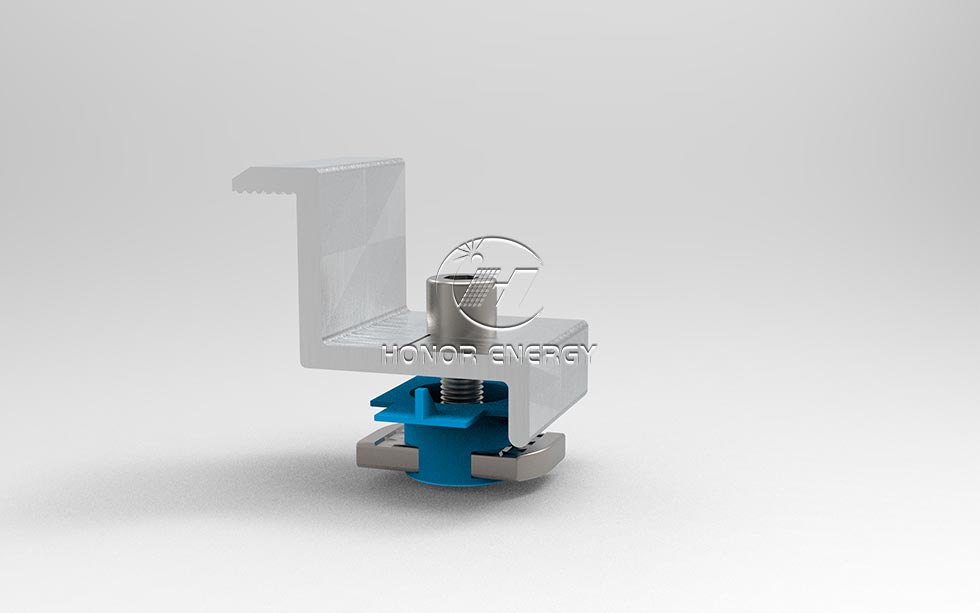

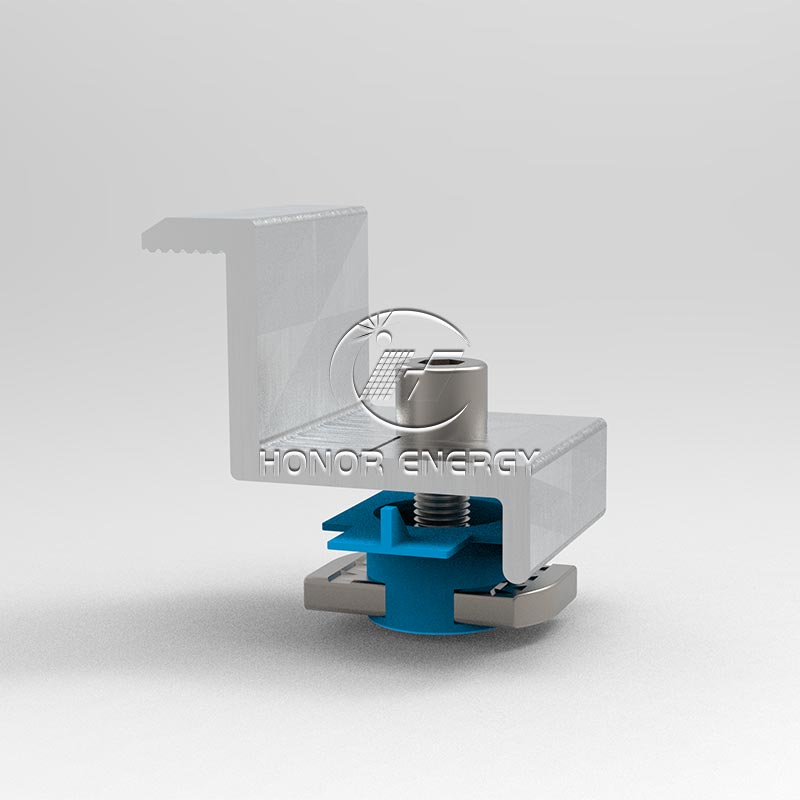

4.Rapid end clamp: snap-on/slot ဒီဇိုင်းသည် ကိရိယာမပါဘဲ အမြန်တပ်ဆင်မှုကို လုပ်ဆောင်နိုင်ပြီး အကြီးစားတည်ဆောက်မှုကို မြန်ဆန်စေသည်။

အားသာချက်

1. အကျုံးဝင်သော မော်ဒယ်များ အပြည့်အစုံ- ချိန်ညှိနိုင်သော၊ စံနှုန်း၊ ပလပ်စတစ်တောင်ပံနှင့် အမြန်မော်ဒယ်များ အားလုံးရရှိနိုင်သည်၊ 20 မှ 55mm အထိရှိသော အစိတ်အပိုင်းများနှင့် တွဲဖက်အသုံးပြုနိုင်သည်၊ ခြစ်ရာခံနိုင်ရည်နှင့် အမြန်တပ်ဆင်မှုအတွက် လိုအပ်ချက်များအားလုံးကို ဖြည့်ဆည်းပေးသည်။
2.အသေးစိတ် ဘောနပ်စ်အချက်များ- ပလပ်စတစ်တောင်ပံမော်ဒယ်တွင် နှစ်ထပ်ကြားခံအကာအကွယ်ဘောင်ပါ၀င်သည်၊ ချိန်ညှိနိုင်သောမော်ဒယ်သည် တိကျသေချာစွာချိန်ညှိထားပြီး၊ အနက်ရောင်မော်ဒယ်သည် ရှုခင်းနှင့်ရောစပ်ထားပြီး အမြန်တပ်ဆင်မှု snap-on သည် 100,000 ပတ်ပြီးနောက် တာရှည်ခံနိုင်စေရန် စမ်းသပ်ထားသည်။
3. စိတ်ငြိမ်သက်မှု အာမခံချက်- IEC လက်မှတ် + 12 နှစ် အာမခံ၊ အရှုံးနည်းပြီး စိတ်အေးချမ်းသာစွာ ဝယ်ယူမှု

တပ်ဆင်ခြင်းညွှန်ကြားချက်များ

မတပ်ဆင်မီ

မော်ဒယ်သည် ဆိုလာအဆုံးကုပ်၏ အထူ (20-55mm) နှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးပြီး တပ်ဆင်မျက်နှာပြင်ရှိ ဆီစွန်းထင်းမှုနှင့် ဖုန်မှုန့်များကို သန့်စင်ပါ။

တပ်ဆင်ခြင်းလုပ်ငန်းစဉ်

နေရာချထားခြင်း- အစိတ်အပိုင်း၏ဘေးဘက်နှင့် လမ်းညွှန်ရထားလမ်းကြားတွင် ကုပ်ကိုယ်ထည်ကို အလယ်ဗဟိုထားပြီး အစွန်းများကို ချိန်ညှိပါ။
ကြိုတင်ပြင်ဆင်ခြင်း- အလင်းအားသုံးရန်နှင့် အစိတ်အပိုင်းများကို အဆင့်သတ်မှတ်ရန် boltsများကို လက်ဖြင့် တင်းကျပ်ပါ။
တင်းကျပ်ခြင်း- 8-12N·m တွင် တင်းကျပ်ရန် torque wrench ကိုအသုံးပြု၍ တင်းကျပ်မှုမရှိဘဲ တင်းကျပ်စွာ အံဝင်ခွင်ကျဖြစ်စေပါသည်။

အထူးထုတ်မှတ်စု

ပလပ်စတစ်တောင်ပံအဆုံးကုပ်- ပလပ်စတစ်အနားကွပ်သည် အစိတ်အပိုင်း၏အစွန်းနှင့် လုံးဝလိုက်လျောညီထွေရှိရမည်။
အမြန်အဆုံးကုပ်- ကတ်အပေါက်ထဲသို့ တွန်းချပြီးနောက်၊ "ကလစ်" ဖြင့် လော့ခ်ကျသည်အထိ ခလုတ်ကို နှိပ်ပြီး နေရာရွှေ့ပြောင်းခြင်း မရှိမချင်း ညင်သာစွာ တွန်းပါ။
