Mid Clamps နှင့် End Clamps များ

ရိုးရိုးသားသား ပြောရရင်- လူတွေက PV တပ်ဆင်ခြင်းစနစ်တွေအကြောင်း ပြောတဲ့အခါ အာရုံတွေအားလုံးက သံလမ်းတွေ၊ တိုင်တွေ၊ အုတ်မြစ်တွေဆီကို ရောက်သွားကြပါတယ်။ သို့သော် အမှန်တကယ်တွင် ဆိုလာပြားများကို ကိုင်ထားသည့် အစိတ်အပိုင်းများမှာ ကုပ်များဖြစ်သည်—အလယ်အလတ်ကုပ်နှင့်အဆုံး clamps. Xiamen Honour Energy တွင်၊ ကျွန်ုပ်တို့သည် ဤလုပ်ငန်းတွင် ကြာမြင့်စွာကတည်းက ရှိနေခဲ့သည်- အကယ်၍ သင့်ကလစ်များ ပျက်သွားပါက၊ သင်၏ array တစ်ခုလုံးမှာ ပြဿနာရှိနေပြီဖြစ်သည်။

Mid Clamps နှင့် End Clamps အတိအကျက ဘာလဲ၊ နှစ်ခုလုံးကို ဘာကြောင့် လိုအပ်တာလဲ။

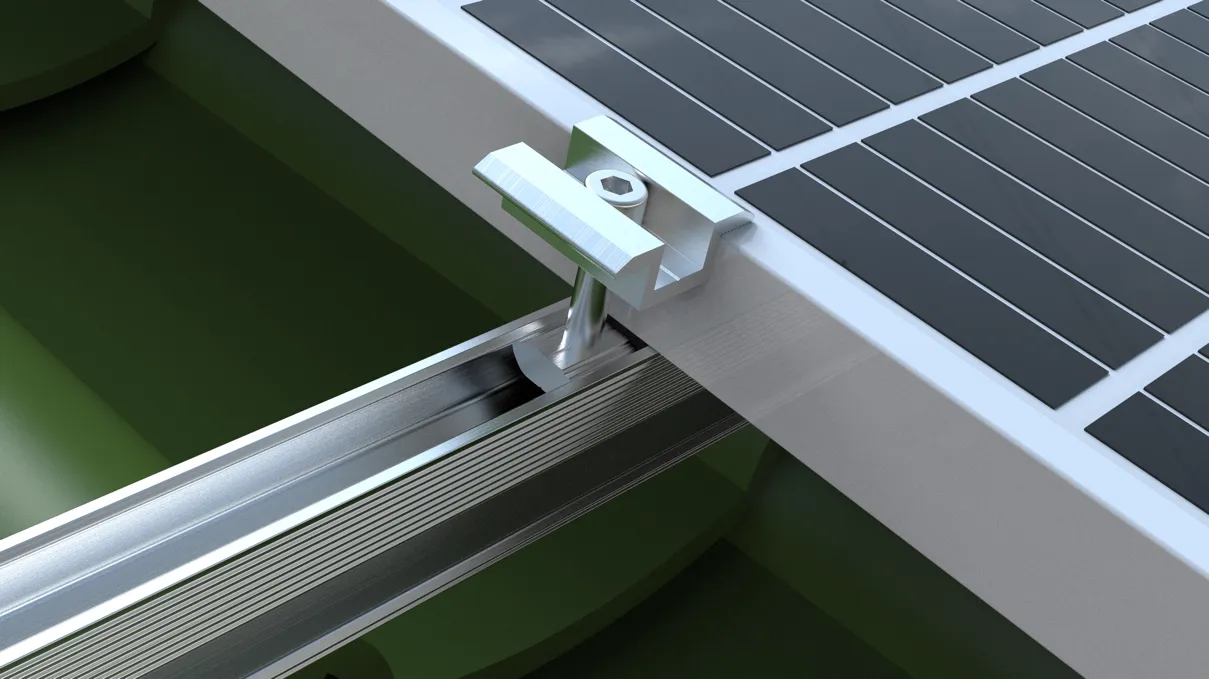

ရိုးရိုးသားသားပြောရရင် သူတို့နှစ်ယောက်စလုံးက တူညီတဲ့ အဓိကအလုပ်ဖြစ်တဲ့ ဆိုလာပြားတွေကို သံလမ်းတွေပေါ်ကို ကိုင်ထားကြတယ်။ ဒါပေမယ့် သူတို့ထိုင်နေတဲ့နေရာက ကွဲပြားပါတယ်။ အကန့်နှစ်ခုကြားတွင် ကုပ်ကုပ်များ ပါ၀င်သည်။

ဤအရာကို ပုံကြည့်ပါ- သင့်တွင် ဘယ်ဘက်နှင့် ညာဘက်တွင် တစ်ခုရှိသည်၊ ကွက်လပ်တွင် ညာဘက်တွင် အလယ်ကုပ်တစ်ခုထိုင်ကာ နှစ်ခုလုံး၏အစွန်းကို တစ်ချိန်တည်းတွင် ဆုပ်ကိုင်ထားသည်။ ၎င်းသည် အကွာအဝေးကို ညီညာစေပြီး အကွက်များကို ချိန်ညှိမှုမှ လွင့်မသွားစေဘဲ အောက်ခံရထားလမ်းအထိ အရာအားလုံးကို တင်းကျပ်စွာသော့ခတ်ထားသည်။ အကန့်တစ်ခုစီသည် ၎င်းတို့ထဲမှ နှစ်ခု လိုအပ်သည်—တစ်ဖက်စီတွင် တစ်ခု။ End clamps များသည် bookends များဖြစ်သည်။ ၎င်းတို့သည် အစပိုင်းနှင့် အတန်းတစ်ခုစီ၏ အဆုံးတွင် သွားပြီး ပထမနှင့် နောက်ဆုံးအကန့်၏ အပြင်ဘက်အစွန်းကိုသာ ဖမ်းဆုပ်ထားသည်။ သူတို့၏အလုပ်မှာ လေတိုက်သောအခါ အတန်းတစ်ခုလုံး ဘေးတိုက်မချော်အောင် ထိန်းထားရန်ဖြစ်သည်။ ၎င်းတို့မပါဘဲ၊ ထိုအကန့်တန်းများသည် အချိန်ကြာလာသည်နှင့်အမျှ တဖြည်းဖြည်း လျော့ရဲလာမည်ဖြစ်သည်။ ထို့ကြောင့် ရိုးရိုးရှင်းရှင်းပြောရလျှင်- အလယ်ကုပ်ကြိုးများ ချိတ်ဆက်ပြီး အဆုံးကုပ်ထုပ်များ။ နှစ်ခုလုံးကို သုံးပါ သို့မဟုတ် သင့် array သည် ကြာရှည်စွာ တွဲနေမည်မဟုတ်ပါ။ End Clamps (ဘေးကညှပ်များ သို့မဟုတ် edge Clamps များဟုလည်း ခေါ်သည်) ကို panel အတန်းတစ်ခုစီ၏ အပြင်ဘက်အစွန်းများတွင် တပ်ဆင်ထားသည်။ အဆုံးကုပ်တစ်ခုစီသည် ပြင်းထန်သောလေတိုက်မှု သို့မဟုတ် တုန်ခါမှုအောက်တွင် အတန်းတစ်ခုလုံးကို ဘေးတိုက်ရွှေ့ခြင်းမှကာကွယ်ရန် "ထုပ်" တစ်ခုအဖြစ် လုပ်ဆောင်ကာ မော်ဂျူး၏အပြင်ဘက်အစွန်းတစ်ခုကိုသာ ကိုင်ဆောင်ထားသည်။ End Clamps များသည် အလယ်အလတ်ကုပ်များထက် ပိုမိုဂရုတစိုက် ဒီဇိုင်းလိုအပ်ပြီး ၎င်းတို့သည် အကန့်တစ်ခုသာ ဆုပ်ကိုင်ထားသောကြောင့်—ဝန်ဆောင်မှုအောက်တွင်၊ ၎င်းတို့သည် မှန်မှန်ကန်ကန် မပြုပြင်ပါက ဖရိန်ကို လှည့်ပတ် သို့မဟုတ် ချော်ထွက်တတ်သည်။ ရိုးရှင်းသောအသုံးအနှုန်းများတွင်- အလယ်ကကုပ်များသည် panels များကြားချိတ်ဆက်မှုများကို ကိုင်တွယ်ကြပြီး၊ အဆုံးကုပ်များသည် အစွန်းများကိုကိုင်တွယ်သည်။ အကန့်တစ်ခုစီ၏အတန်းကို တစ်ခုတည်း၊ ခိုင်မာသောဖွဲ့စည်းပုံအဖြစ်သို့ ပြောင်းလဲရန် နှစ်ခုလုံးလိုအပ်သည်။

သတ်မှတ်ချက်များ

စျေးကွက်ရှိ Panels အများစုနှင့် တွဲဖက်အသုံးပြုနိုင်သော ကျွန်ုပ်တို့၏အလယ်အလတ်ကုပ်များနှင့် အဆုံးကုပ်များသည် အများဆုံးလိုက်ဖက်ညီမှုအတွက် ဒီဇိုင်းထုတ်ထားပါသည်။ ပင်မ PV မော်ဂျူးများတွင် ဘောင်အထူများသည် 30mm မှ 50mm ရှိပြီး ကျွန်ုပ်တို့၏ထုတ်ကုန်များသည် ၎င်းတို့အားလုံးနီးပါးကို ဖုံးအုပ်ထားသည်။ စံအလယ်အလတ်ကုပ်အရွယ်အစားများ (module အထူ): 30mm / 33mm / 35mm / 38mm / 40mm / 45mm / 50mm Standard end clamp sizes (module frame height): 35mm / 40mm / 45mm / 50mm Clamp length: Standard 40mm, 50mm, 60mm စိတ်ကြိုက် တောင်းဆိုချက်။ ပန်နယ်အကွာအဝေး (အလယ်ကုပ်)- 20mm၊ 26mm၊ 28mm စသည် သင့်ဂိုဒေါင်တွင် SKU များနည်းပြီး အလုပ်ဆိုဒ်တွင် ခေါင်းကိုက်မှု နည်းပါးသည်။

ပစ္စည်းများနှင့် ပြီးပြည့်စုံခြင်း။

အလူမီနီယမ် ကိုယ်ထည်၊ Stainless Steel Hardware Clamps များသည် အပြင်ဘက်တွင် နေ၊ မိုးရွာခြင်းနှင့် အပူချိန် ပြောင်းလဲခြင်းများကို တစ်နှစ်ထက်တစ်နှစ် ထိတွေ့နေပါသည်။ ပစ္စည်းမမှန်ရင် သုံးနှစ်ကနေ ငါးနှစ်အတွင်း သံချေးတက်လိမ့်မယ်။ ကျွန်ုပ်တို့၏အလယ်အလတ်ကုပ်များနှင့် အဆုံးကုပ်များကို အလူမီနီယမ်အလွိုင်း 6063-T5 မှပြုလုပ်ထားသည် - PV တပ်ဆင်ခြင်းလုပ်ငန်းတွင် အထင်ရှားဆုံးနှင့် အသုံးအများဆုံးလူမီနီယံအဆင့်ဖြစ်သည်။ ၎င်းသည် ပြင်ပပတ်ဝန်းကျင်တွင် ဝန်ဆောင်မှုသက်တမ်း 20-25 နှစ်ဖြင့် မြင့်မားသော ဆန့်နိုင်အား၊ အလေးချိန်နည်းခြင်းနှင့် အလွန်ကောင်းမွန်သော သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိသည်။ အောက်ဆိုဒ်ဖလင်အထူ 8-10 microns ဖြင့် သဘာဝငွေရောင် သို့မဟုတ် ကြည်လင်သော မျက်နှာပြင်ကို anodised ပြုလုပ်ထားသည်။ ဤပါးလွှာသောဖလင်သည် သံချေးတက်ခြင်းကို သိသိသာသာ တိုးတက်စေသည်။ အနက်ရောင် anodised သို့မဟုတ် electrophoretic coating ကိုလည်း အထူးလိုအပ်ချက်များအတွက် ရရှိနိုင်ပါသည်။ ဟာ့ဒ်ဝဲသည် သံမဏိ 304 သို့မဟုတ် 316 – အလူမီနီယမ် အစိတ်အပိုင်းများသည် ပုံသဏ္ဍန်ကောင်းနေသေးသော်လည်း သံမဏိ ဘောလီများနှင့် အခွံမာသီးများ။ စလစ်ကပ်ပြားများကို EPDM ရော်ဘာ (ethylene propylene diene monomer) ဖြင့် ပြုလုပ်ထားပြီး ကုပ်နှင့် မော်ဂျူးဘောင်ကြားတွင် ထားရှိပါ။ ဤ pads များသည် ရည်ရွယ်ချက် နှစ်ခုကို လုပ်ဆောင်သည်- ၎င်းတို့သည် လေဝင်ပေါက်များအောက်တွင် panel လှုပ်ရှားမှုကို တားဆီးရန် ပွတ်တိုက်မှုကို တိုးမြင့်စေပြီး အလူမီနီယံဘောင်ကို ခြစ်ခြင်း သို့မဟုတ် ပုံပျက်စေခြင်းမှ ရှောင်ရှားရန် ကုပ်ကြိုးကို တွန်းထားသည်။ EPDM ရော်ဘာသည် -40°C မှ 80°C အထိ စိတ်ချယုံကြည်စွာ စွမ်းဆောင်နိုင်ပြီး ခရမ်းလွန်ရောင်ခြည်ဒဏ်ခံပြီး အသက်အရွယ်ကို ခံနိုင်ရည်ရှိသည်။

ဘယ်လိုမျိုးတွေ ကမ်းလှမ်းပါသလဲ။

အလယ်ကုပ်နဲ့ အဆုံးကုပ်တွေက တော်တော်ရိုးစင်းတယ်လို့ မင်းထင်လိမ့်မယ်၊ အဲဒါတွေက အများအားဖြင့်။ ဒါပေမယ့် နှစ်တွေကြာလာတာနဲ့အမျှ၊ အရွယ်အစားတစ်ခုဟာ အားလုံးနဲ့မကိုက်ညီဘူးဆိုတာ သေချာပါတယ်။ မတူညီသော ပရောဂျက်များ၊ မတူညီသော အကန့်များ၊ မတူညီသောဆိုဒ်အခြေအနေများ - ၎င်းတို့အားလုံးသည် အနည်းငယ်ကွဲပြားသည့်အရာများကို တောင်းဆိုကြသည်။ ဤတွင်ကျွန်ုပ်တို့သိုလှောင်ထားသည့်အရာဖြစ်သည်- စံအလယ်အလတ်ကုပ်များ - ဤအရာများသည်သင်၏လုပ်သားများဖြစ်သည်။ ၎င်းတို့သည် သမားရိုးကျဘောင်ခတ်ထားသော ပုံဆောင်ခဲဆီလီကွန်ပြားများနှင့် အံဝင်ခွင်ကျဖြစ်ပြီး၊ ထိုနေရာတွင် ပရောဂျက်များ၏ 90% တွင် သင်တွေ့မြင်ရသော အမျိုးအစားဖြစ်သည်။ 30mm မှ 50mm အထိ module အထူများနှင့် လိုက်ဖက်ပါသည်။ ဘယ်အရာမှ ဆန်းကြယ်မှုမရှိ၊ ခိုင်ခံ့ပြီး ယုံကြည်စိတ်ချရပါတယ်။ Standard End Clamps - တူညီသောစိတ်ကူး၊ ဒါပေမယ့် အပြင်ဘက်အစွန်းများအတွက်။ တူညီသောအထူအကွာအဝေး၊ တူညီသောရိုးရှင်းသောတပ်ဆင်ခြင်း။ သူတို့ လုပ်သင့်လုပ်ထိုက်တာကို အတိအကျလုပ်ပြီးတော့ ကောင်းကောင်းလုပ်တယ်။

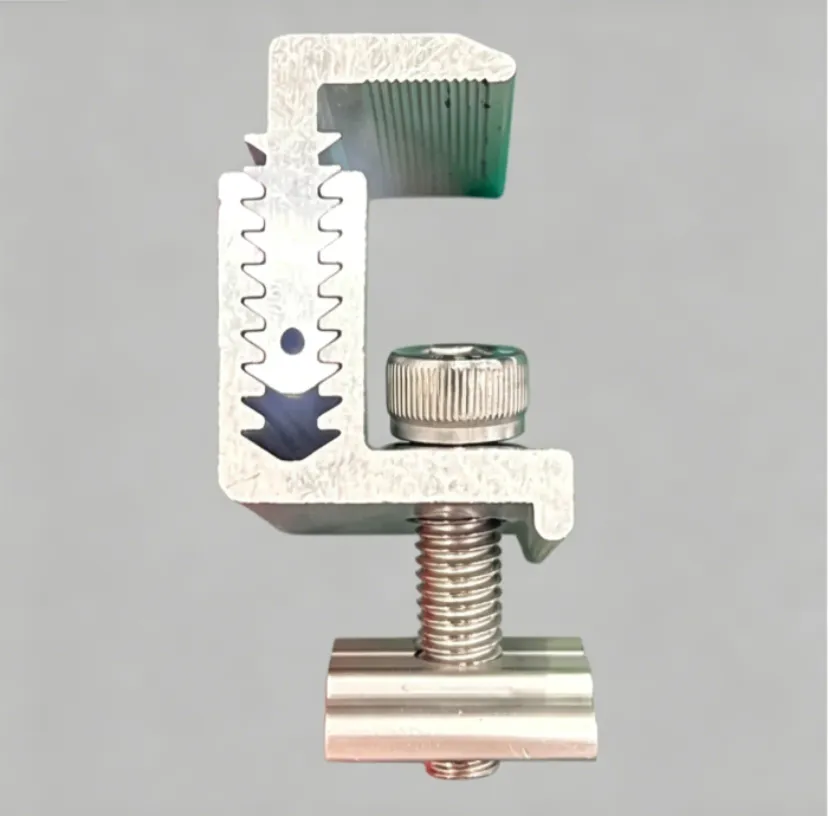

ချိန်ညှိနိုင်သော အလယ်ကုပ်များ

ဤနေရာ၌ အရာများသည် ဉာဏ်ရည်ထက်မြက်လာသည်။ မော်ဒယ်တစ်ခုတွင် 30/34/38/42 မီလီမီတာ သို့မဟုတ် 35/40/45/50 မီလီမီတာ အထူများစွာကို ကုပ်တစ်ခုက ဖုံးအုပ်ထားသည်။ ဘယ်အထူကို မှန်းဆစရာမလိုတော့ဘူး၊ မတူညီတဲ့အလုပ်လေးခုအတွက် မတူညီတဲ့ အစိတ်အပိုင်းလေးခုကို ထပ်မတင်တော့ပါဘူး။ ဘောက်စ်တစ်ခုကို ယူပြီး ဖြစ်ရပ်အများစုအတွက် သင့်အား အာမခံပါသည်။ ချိန်ညှိနိုင်သော အဆုံးကုပ်များ— ချိန်ညှိနိုင်သော သဘောတရား တူညီသော်လည်း အစွန်းနေရာများအတွက်။ သင့်အတန်းများ၏ အဆုံးတွင် တူညီသော ပျော့ပြောင်းမှုကို ပေးသည်။ ပါးလွှာသော ဖလင် အလယ်နှင့် အဆုံး ကုပ်များ—၎င်းတို့သည် အနည်းငယ် အထူးပြုပါသည်။ ပါးလွှာသောဖလင်မော်ဂျူးများသည် စံပုံဆောင်ခဲအကန့်များထက် များစွာပိုပါးပါသည်—ကျွန်ုပ်တို့ပြောနေသည့် 5 မှ 7.7 မီလီမီတာ။ ပုံမှန် ကုပ်ကုပ်တွေက သူတို့ကို ကောင်းကောင်း ဆုပ်ကိုင်လို့ မရဘူး။ ထို့ကြောင့် အစွန်းများကို မထိခိုက်စေဘဲ ပါးလွှာသော ဖလင်ပြားများကို လုံလုံခြုံခြုံ ကိုင်ဆောင်နိုင်ရန် အထူးဒီဇိုင်းထုတ်ထားသည့် ပိုသေးသော မေးရိုးပရိုဖိုင်ဖြင့် သီးသန့်ပြုလုပ်ထားသော အစိတ်အပိုင်းများကို ပြုလုပ်ပါသည်။ အဲဒါက ကျွန်တော်တို့ရဲ့ အစီအစဥ်ပါပဲ။ အကယ်၍ သင်သည် ဤစံနှုန်းပူဇော်သက္ကာများအပြင် တစ်ခုခု—စံမဟုတ်သော အထူ၊ တိကျသောအလျား၊ သီးခြားအချောထည်-လိုအပ်ပါက ကျွန်ုပ်တို့လည်း စိတ်ကြိုက်လုပ်ဆောင်နိုင်ပါသည်။

တပ်ဆင်ခြင်း။

ရိုးရှင်းသော၊ လျင်မြန်သော၊ တူးဖော်ရန်မလိုအပ်သော Clamp တပ်ဆင်ခြင်းသည် ရိုးရှင်းပါသည်—အကန့်များကို ၎င်းတို့ကိုယ်တိုင် မတူးဖော်ပါ။ စံလုပ်ထုံးလုပ်နည်း- သံလမ်းများ (U-channel၊ C-channel သို့မဟုတ် အလူမီနီယံသံလမ်းများ) ကို ပံ့ပိုးဖွဲ့စည်းပုံတွင် တပ်ဆင်ပါ၊ PV panels များကို ထိပ်တွင်တင်ပါ၊ ကပ်လျက်ပြားများနှင့် အဆုံးဘောင်များကြားတွင် အလယ်ကုပ်များထားကာ အပြင်ဘက်အစွန်းများတွင် bolts များကို တင်းကျပ်ပါ။ မော်ဂျူးတစ်ခုစီသည် အလယ်အလတ်ကုပ်နှစ်ခု လိုအပ်ပြီး အတန်းတစ်ခုစီတွင် အဆုံးကုပ်နှစ်ခု လိုအပ်သည်။ မော်ဂျူးအထူနှင့် ဆိုဒ်အခြေအနေများပေါ်မူတည်၍ အကြံပြုထားသောတင်းကျပ်သည့် ရုန်းအားသည် 8-15 N·m ဖြစ်သည်။ ချောင်လွန်း၍ ပြားများသည် လေထဲတွင် ပြောင်းသွားလိမ့်မည်။ တင်းကျပ်လွန်းသဖြင့် module frame ကို ပျက်စီးစေမည့် အန္တရာယ်ရှိသည်။ ပို့ဆောင်မှုတိုင်းတွင် အသေးစိတ် torque အကြံပြုချက်များ ပါဝင်သည်။

အသုံးချမှု

ခေါင်မိုးပေါ်မှ မြေစိုက်တောင်များအထိ၊ carport များကို BIPV အလယ်အလတ်ကုပ်များနှင့် အဆုံးသတ်ကုပ်များအထိ PV တပ်ဆင်မှု အမျိုးအစားတိုင်းနီးပါးတွင် အသုံးပြုပါသည်။ ဖြန့်ဝေထားသော ခေါင်မိုးပေါ်ရှိ PV- စတီးလ်ခေါင်မိုးများ၊ ကွန်ကရစ်အမိုးပြားများ၊ ကြွေပြားခင်းထားသော အမိုးများ—သံလမ်းများတွင် အကာအရံများကို ကုပ်ထားသည်။ မြေပြင်တွင် တပ်ဆင်ထားသော ဆိုလာခြံများ- အလယ်နှင့် အဆုံး ကုဒ်များပါသော အကွက်များ တပ်ဆင်ထားသည့် ထောင်ပေါင်းများစွာသော အကန့်များ။ carport တွေကော။ တူညီသောဇာတ်လမ်း—အကွက်များသည် ကားကွင်းဖွဲ့စည်းပုံတွင် တည်ရှိကြပြီး၊ ကုပ်ကုပ်များသည် ၎င်းတို့အမြဲပြုလုပ်သည့်အတိုင်း လုပ်ဆောင်သည်- အရာအားလုံးကို တင်းကျပ်စွာဖိထားပါ။

BIPV သည် အကန့်များသည် အမှန်တကယ် အဆောက်အဦ၏ အစိတ်အပိုင်းဖြစ်သောကြောင့် အနည်းငယ်ကွဲပြားပါသည်။ ဒါပေမယ့် ဘာလဲ ခန့်မှန်းကြည့်။ ကလစ်များ လိုအပ်နေသေးသည်။ ၎င်းတို့သည် ရွေးချယ်ခွင့်မရှိပါ။

ရိုးရိုးသားသားပြောရရင်၊ သင်သည် မှန်တစ်လုံး သို့မဟုတ် ဖန်နှစ်ထပ် modules၊ flat-lay သို့မဟုတ် tilted—mid-clamps နှင့် end-clamps များသည် array တစ်ခုလုံးကို ကွဲမသွားအောင် ထိန်းပေးသော ကော်မှ အရေးမကြီးပါ။ ၎င်းတို့မပါဘဲ၊ သင့်တွင် လျော့ရဲသောအကွက်များ မှလွဲ၍ ကျန်ဘာမျှမရှိပါ။

အဘယ်ကြောင့်ကျွန်ုပ်တို့၏ထုတ်ကုန်များကိုရွေးချယ်သနည်း။

ကျွန်ုပ်တို့သည် ၎င်းကိုသကြားဖြင့် ဖုံးအုပ်ထားမည်မဟုတ်ပါ—Xiamen Honor Energy သည် PV တပ်ဆင်ခြင်းလုပ်ငန်းတွင် နှစ်ပေါင်းများစွာကြာအောင် လုပ်ဆောင်နေပါသည်။ ဆိုလာတပ်ဆင်မှုတွင် မည်သည့်အရာများ မှားယွင်းသွားသည်ကို ကျွန်ုပ်တို့ သိရှိပါသည်။ Clamp များသည် သေးငယ်သော်လည်း ၎င်းတို့သည် လူအများမျှော်လင့်ထားသည်ထက် မကြာခဏဆိုသလို ကျရှုံးပါသည်။ ဝက်အူများ ၊ ဟောင်းနွမ်းနေသော ရော်ဘာများ၊ သတ္တုဒြပ်အဖုံးများ ဝတ်ဆင်ထားသည်—ဤအသေးစိတ်အချက်များထဲမှ တစ်ခုသည် ခင်းကျင်းတစ်ခုလုံး၏ ဘေးကင်းမှုကို ထိခိုက်စေနိုင်သည်။ ထို့ကြောင့် ကျွန်ုပ်တို့သည် 6063-T5 အလူမီနီယမ်၊ 304 သံမဏိနှင့် EPDM ရော်ဘာ—သက်သေပြပြီး စက်မှုလုပ်ငန်းအဆင့်မီဖြေရှင်းချက်အားလုံးအပေါ် ထောင့်ဖြတ်မထားပါ။ သင့်လျော်သော anodising ဆိုသည်မှာ ပြဿနာမရှိဘဲ နှစ် 20 ပြင်ပဝန်ဆောင်မှုကို ဆိုလိုသည်။ ကျွန်ုပ်တို့၏ သတ်မှတ်ချက်များသည် ဈေးကွက်ရှိ အကန့်အများစုကို အကျုံးဝင်သည် – အခြေခံအားဖြင့် 30mm မှ 50mm အထူ၊ စိတ်ကြိုက်အရွယ်အစားများ လိုအပ်ပါက၊ ကျွန်ုပ်တို့လည်း ပြုလုပ်နိုင်ပါသည်။ Clamp များသည် သေးငယ်သည်။ ဒါပေမယ့် သူတို့ကို လျှော့မတွက်ပါနဲ့။ စိတ်ချလက်ချမဖြစ်နိုင်သော ကြိုးများလိုအပ်ပါက ဆက်သွယ်လိုက်ပါ။
